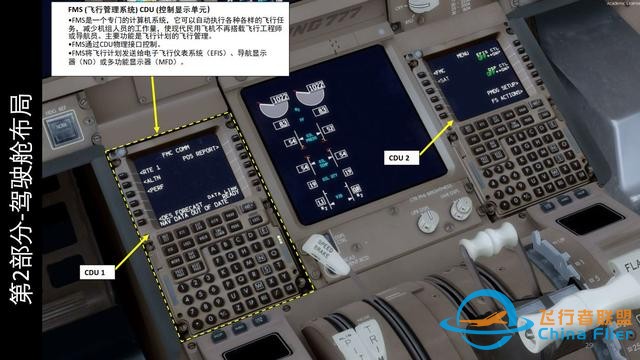

FMS ()飛行管理系統) CDU (控制顯示單元）

?FMS是一個專門的計算機系統，它可以自動執行各種各樣的飛行任務，減少機組人員的工作量，使現代民用飛機不再搭載飛行工程師或導航員。主要功能是飛行計劃的飛行管理。

?FMS通過CDU物理接口控制。

?FMS將飛行計劃發送給電子飛行儀表系統（EFIS）、導航顯示器（ND）或多功能顯示器（MFD）。

CDU 1號

CDU 2號

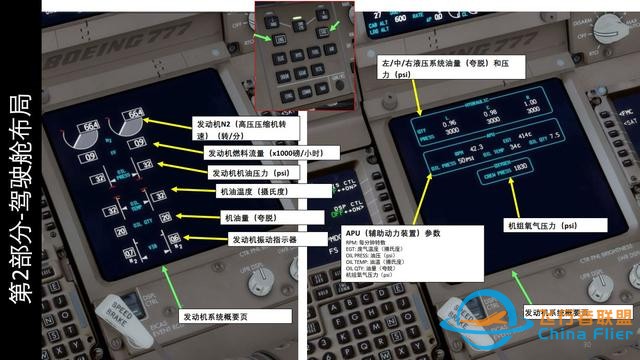

發動機系統概要頁

發動機N2（高壓壓縮機轉速）（轉/分）

發動機燃料流量（x1000磅/小時）

發動機機油壓力

機油溫度（攝氏度）

機油量（夸脫）

發動機振動指示器

系統狀態概要頁

左/中/右液壓系統油量（夸脫）和壓力

APU（輔助動力裝置）參數

RPM: 每分鐘轉速

EGT: 廢氣溫度（攝氏度）

OIL PRESS: 油壓

OIL TEMP: 油溫（攝氏度）

OIL QTY: 油量（夸脫）

機組氧氣壓力

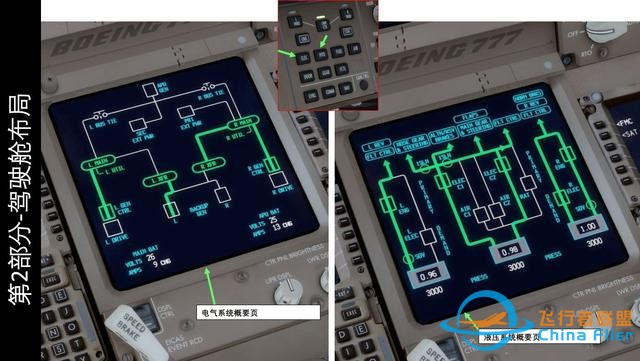

電氣系統概要頁

液壓系統概要頁

CHKL顯示選擇按鈕

在各自的MFD上顯示清單

通訊顯示選擇按鈕

在各自的MFD上顯示通信系統

導航顯示選擇按鈕

在各自的MFD上顯示導航系統

CANC/RCL（取消/取消）按鈕

顯示和取消EICAS、警告和咨詢信息

顯示選擇按鈕

ELEC: 電氣系統頁

HYD: 液壓系統頁面

FUEL: 燃油系統頁面

AIR:空氣系統頁面

DOOR: 門狀態頁

GEAR: 起落架頁面

FCTL: 飛行控制頁面

R INBD（右內側）MFD（多功能顯示器）顯示選擇按鈕

STAT狀態顯示選擇按鈕

在各自的MFD上顯示Stat（系統狀態）頁面

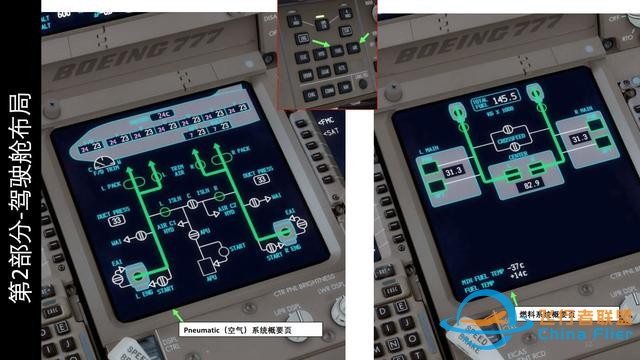

Pneumatic（空氣）系統概要頁

燃料系統概要頁
