目標翼展槍空對空模式

ASP瞄準模式準星

固定/陀螺

ASP瞄準背光強度控制

ASP瞄準固定網照度控制

目標翼展導彈模式

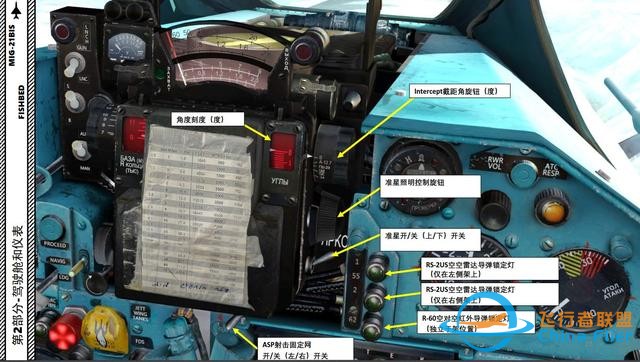

角度刻度（度）

ASP射擊固定網

開/關（左/右）開關

Intercept截距角旋鈕（度）

準星照明控制旋鈕

準星開/關（上/下）開關

RS-2US空空雷達導彈鎖定燈

（僅在左側架上）

RS-2US空空雷達導彈鎖定燈

（僅在右側架上）

R-60空對空紅外導彈鎖定燈

（獨立于架位置）

ASP-PFD主模式

空氣/接地開關

空空導彈型號選擇器

紅外/NEUTRAL中性/SARH雷達

槍重新裝填按鈕

#1、2和3

架和武器類型選擇器

槍武裝燈

注意

這個時代的俄羅斯大炮使用的是“pyrotechnical煙火”裝填系統，這意味著裝有煙火彈的卡帶將引爆一個裝藥來“reload裝填”大炮。MiG-19、MiG-15和L-39ZA采用了類似的系統。

Nose Cone鼻錐位置指示器（x 10%）

頂棚防冰操縱桿

RSBN模式選擇器

?著陸

?導航

?下降（繼續）

前輪制動操縱桿

垂直=關閉

水平=打開

ARU-3VM指示器

stick pitch斗桿俯仰和水平尾翼運動之間的無線電
